掃描電鏡（Scanning Electron Microscope, SEM）作為現代科學研究的重要工具，憑借其高分辨率、大景深和強大的綜合分析能力，在材料科學、生物學、醫學等領域發揮著不可替代的作用。本文將深入解析SEM的工作原理、核心優勢、應用場景及樣品制備要點，帶您全面了解這一微觀世界的“透視眼"。

一、掃描電鏡（SEM）的工作原理與核心構造

1. 電子束與物質的相互作用

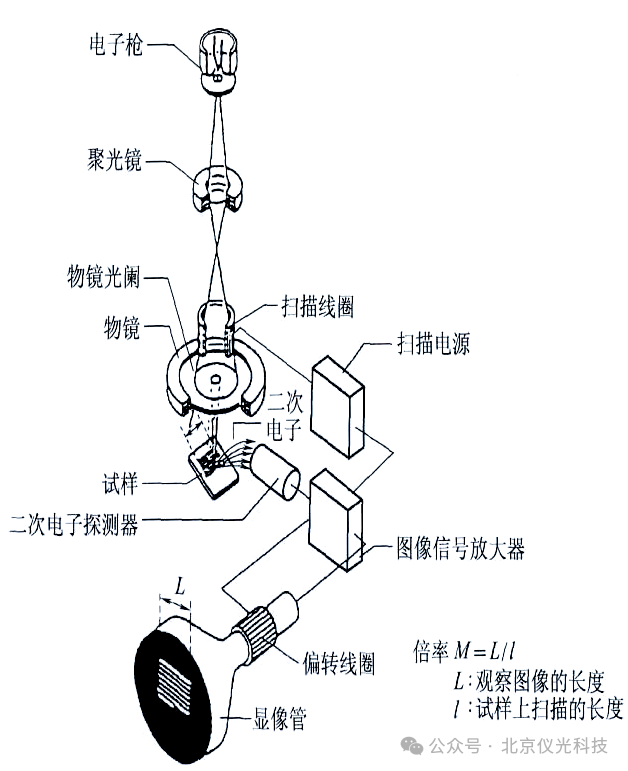

掃描電鏡的核心原理基于高能電子束與樣品表面的相互作用。當電子槍發射的電子束經加速和聚焦后，以納米級直徑掃描樣品表面時，會激發出二次電子、背散射電子等多種物理信號。這些信號攜帶樣品形貌、成分及晶體結構等信息，經探測器收集并轉化為圖像，最終在屏幕上呈現高分辨率微觀形貌。

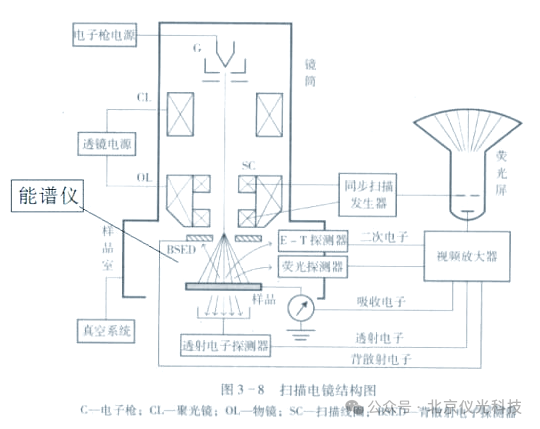

2. 核心構造解析

電子光學系統：包括電子槍、電磁透鏡，負責生成并聚焦電子束。

信號收集系統：如二次電子探測器（SE）、背散射電子探測器（BSE），捕獲樣品表面信號。

成像系統：將電信號轉換為光信號，生成清晰圖像。

輔助分析附件：如X射線能譜儀（EDS）、電子背散射衍射（EBSD），支持成分與晶體結構分析。

3. “梨形區"與分辨率的關鍵因素

電子束與樣品相互作用形成的“梨形區"體積直接影響成像質量。其大小受原子序數、電子束能量及入射角度等因素影響。例如，原子序數越高或入射角越大，相互作用區越小，分辨率越高。

二、掃描電鏡的五大獨*優勢

超高分辨率：場發射SEM分辨率可達1nm，傳統SEM分辨率約3nm，遠超光學顯微鏡。

寬范圍放大倍率：支持從幾倍到數十萬倍連續調節，滿足不同尺度觀察需求。

大景深立體成像：放大千倍時景深達幾十微米，圖像層次感強，適用于粗糙表面分析。

多樣化樣品兼容性：塊狀、粉末、生物樣品均可觀察，非導電樣品通過鍍膜處理即可適配。

綜合分析能力：結合EDS、EBSD等附件，可同步獲取形貌、成分、晶體結構等多維度數據。

三、掃描電鏡的八大應用場景

材料科學領域

微觀形貌觀察：金屬、陶瓷、半導體等材料的表面結構分析。

斷口失效分析：揭示零件斷裂原因，如纖維復合材料的脫粘、斷裂痕跡。

微區成分檢測：通過EDS實現元素定性與定量分析。

工業與刑偵領域

鍍層質量評估：測量鍍層厚度及成分均勻性。

物證鑒定：分析案件中的微粒、纖維等關鍵證據。

生物與醫學領域

生物樣本觀察：細胞、組織的高分辨率成像，助力病理研究。

納米材料表征：測定納米顆粒形貌、尺寸及分布。

四、掃描電鏡樣品制備全流程指南

樣品基本要求

形態：需為固體，塊狀樣品尺寸適配樣品臺，粉末需均勻分散。

導電性：非導電樣品需鍍金或碳膜，避免荷電效應。

穩定性：無毒、無磁性、無水分，成分穩定。

制備方法詳解

塊狀導電樣品：直接粘附導電膠，固定于樣品臺。

非導電樣品鍍膜：

噴金處理：使用離子濺射儀在表面覆蓋5-10nm金膜。

導電膠法：粉末樣品撒于導電膠帶，吹去松散顆粒。

粉末分散技巧：

超聲波法：乙醇分散后滴涂，電熱風吹干。

直接撒粉法：結合分散劑（如乙醇）提高均勻性。

五、未來展望：掃描電鏡技術的創新趨勢

隨著納米科技與人工智能的發展，SEM正朝著更高分辨率、智能化分析及原位動態觀測方向邁進。例如，環境掃描電鏡（ESEM）可觀察含水樣品，而AI算法的引入則能實現圖像自動識別與數據快速處理。這些突破將進一步拓展SEM在新能源、生物醫藥等前沿領域的應用邊界。

關鍵詞：掃描電鏡原理、SEM應用、樣品制備、高分辨率成像、微區成分分析

通過本文，您不僅能掌握掃描電鏡的核心技術與使用技巧，還能深入了解其跨學科應用價值。無論是科研人員還是工業從業者，SEM都將成為探索微觀世界、解決復雜問題的關鍵工具！

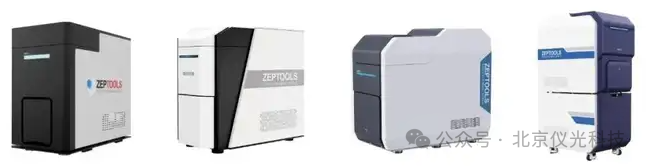

澤攸科技ZEM系列臺式掃描電鏡是一款集成度高、便攜性強且經濟實用的科研設備。它具備快速抽真空、高成像速度、多樣的信號探測器選擇，適用于形貌觀測和成分分析，還能適配多種原位實驗需求。該設備對安裝環境要求低，不挑樓層，操作簡單，非專業人士也能快速上手，且購買及維護成本均低于落地式掃描電鏡，現已成為許多高校、研究所和企業的首*設備之一。
